7. บทความพิเศษ : วิธีเซาะร่อง Xeon 771

ผมได้รับ Email จากคุณ redbook2000@hotmail.com เกี่ยวกับวิธีเซาะร่อง Xeon 771 ซึ่งเพื่อนสมาชิกท่านนี้  ได้ลองเอา Xeon 771 แบบที่ยังไม่ได้เซาะร่อง  มาลองทำเอง  สำเร็จไปหลายตัวแล้ว  อยากเอาประสบการณ์มาเผยแพร่  ผมอ่านแล้ว  น่าสนใจดี  และก็ทำได้ไม่ยากเกินไป  ก็เลยขอเอามารวมไว้เป็นบทความพิเศษ

ลองมาดูรายละเอียดเลยละกัน

---

อุปกรณ์

1. สว่านเล็ก / เครื่องเจียร ความเร็วรอบไม่สูง
2. ดอกสว่านเจาะเหล็ก ขนาด 2.5 mm หากเป็นดอกเหล็กธรรมดาควรเป็นดอกใหม่
3. คีมล็อคขนาดเล็ก
4. กระดาษสะอาด (ไว้ห่อ cpu เพื่อใช้มือหรือคีมจับ)
5. เทปกาวพลาสติก
6. cpu 775 (ไว้เทียบตำแหน่ง รอยบาก)

ขั้นตอนการเซาะร่อง cpu xeon 771

1. กำหนดตำแหน่งที่จะเซาะ โดยใช้ cpu 775 มาทาบแล้วใช้ดินสอทำเครื่องหมาย กึ่งกลางของรอยบาก ไว้ที่ Xeon (ทำทั้ง 2 ข้าง)
2. ตัดกระดาษเป็นสี่เหลี่ยมผืนผ้า เพื่อห่อ Xeon ยึดกระดาษกับหลัง cpu ด้วยเทปกาวพลาสติก
3. พับกระดาษ 2-3 ชั้น เพื่อพัน Xeon ไว้สำหรับคีมล็อค
4. ใช้คีมล็อคทั้ง 2 ด้าน วาง Xeon ให้มั่นคง ไม่ล้ม (อาจหาของหนักทับคีมล็อคไว้) วางให้ขนาดกับพื้นโต๊ะ  หันด้านที่มีสัญลักษณ์ วงกลม ขึ้น (เจียรด้านนี้ก่อน) หันกระดอง Xeon เข้าหาตัว จับได้สะดวก



   รูปการจับ CPU ด้วยคีมล็อค

5. ติดตั้งดอกสว่านกับเครื่องเจียรให้มั่นคง ดูแลสายไฟไม่ให้เกิดอันตราย เปิดเครื่องเจียรที่รอบไม่สูงมาก
6. จับเครื่องเจียรดอกสว่าน 2.5 mm ด้วย 2 มือ เพื่อป้องกันการเคลื่อน (แนะนำให้วางสันมือบนโต๊ะทำงาน เพื่อบังคับการเจียรร่อง ทีละนิด)
7. กดดอกสว่านเจียรให้ตั้งฉาก ลงตรงตำแหน่งที่ทำเครื่องหมายด้วยดินสอไว้ เจียรให้เกิดร่องเล็กๆที่แผ่น pcb ของ Xeon
8. เช็ดฝุ่นด้วยผ้าสะอาด (หรือใช้เครื่องเป่าผมเป่า)
9. นำ cpu 775 มาทาบ เพื่อดูว่าร่องที่เริ่มเจียรนั้น อยู่กึ่งกลางของตำแหน่งหรือไม่
10. หากไม่กึ่งกลาง การเจียรต่อไปต้องเพิ่มน้ำหนักไปในทิศทางที่ถูกต้อง เพื่อให้สุดท้ายอยู่ในตำแหน่งที่ถูกต้อง
11. เจียรเพิ่มความลึกทีละนิด จับเครื่องเจียรให้มั่นคง ค่อยๆกดน้ำหนักลง (ทั้ง 2 ด้านของ Xeon จะเป็นแผ่นทองแดงหนาราว 1 mm ซึ่งมีความแข็ง อาจจะต้องใช้แรงกดพอสมควร)
12. เริ่มเจียรในฝั่งตรงข้าม และทำข้อ 9-11 ซ้ำ
13. เมื่อร่องเริ่มลึกลง ประมาณ 1 mm ให้ กลับด้าน มาเป็นด้าน pin ของ Xeon เพื่อป้องการการเจียรลึกไปโดน pin (แต่ pin ในแถวนอกนี้ด้านสัญลักษณ์ สามเหลี่ยม จะไม่ได้ใช้สำหรับ socket 775)
• ข้อพึงสังเกตุ / ระวัง
• สำหรับฝั่งสัญลักษณ์ วงกลม  ร่องจะเล็ก ไม่ลึก ไม่ต้องเจียรให้กว้างกว่าขนาดของดอกสว่าน 2.5 mm (ยกเว้นไม่อยู่กึ่งกลางพอดี)
• สำหรับฝั่งสัญลักษณ์ สามเหลี่ยม  ร่องจะใหญ่กว่า มีขนาดกว้างกว่า และ ลึกลงไปใกล้กับ pin ของ Xeon มีระยะห่างราว 0.5 mm เมื่อเสร็จ
14. เมื่อเจียรได้ถึงระยะหนึ่ง (ใกล้เคียงขนาดของร่องจริง) ให้แกะ Xeon ออกจากกระดาษห่อ ไล่ฝุ่นออก แล้วนำไปทาบกับ socket บน mainboard เพื่อดูว่ายังเหลือตำแหน่งที่ต้องเจียรตรงไหนบ้าง  แล้วค่อยๆ เจียรแต่งในจุดที่ติดทีละนิด *ห้ามใช้แรงมากเกินไป*

รูป CPU ที่เซาะร่องเรียบร้อยแล้ว

รูป CPU ที่ติดตั้งบน Socket 775

คำเตือน

1. หากไม่เคยใช้เครื่องมือเจียรเหล่านี้ หรือ ไม่มีทักษะในการเจียร *ห้ามทำเองโดยเด็ดขาด* ควรให้ผู้ชำนาญเป็นผู้ทำให้
2. การใช้เครื่องมือมีอันตราย บาดเจ็บต่อร่างกายและดวงตาได้ ควรใส่แว่นตากันสะเก็ดกระเด็น ระวังเรื่องไฟรั่วจากอุปกรณ์สว่าน ควรตรวจสอบอุปกรณ์ว่าอยู่ในสภาพที่ดีและต่อสายดิน
3. การเจียรร่องอย่างถูกวิธีไม่ทำให้ Xeon เสียหาย
4. การเจียรโดยใช้มือนึงจับ cpu อีกมือจับเครื่องเจียร มีความเสี่ยงต่ออันตรายของร่างกายและความเสียหายต่ออุปกรณ์ได้มาก ไม่แนะนำให้ทำ
5. ผู้เขียนคำแนะนำการซ่องเราะไม่ขอรับผิดชอบใดๆทั้งสิ้น หากเกิดอันตรายกับบุคคล หรือ อุปกรณ์ไม่ทำงานตามที่ควร การตัดสินใจทำถือเป็นดุลยพินิจส่วนตัวของแต่ละคน

น่าจะเป็นประโยชน์กับผู้ที่สนใจนะครับ

garmin @overclockzone.com

---

---

ุ6. ทดสอบการกินไฟระหว่าง E6550 (2 Core) และ Xeon E5440 (4 Core)

อีกคำถามหนึ่งของคนที่กำลังสนใจ Xeon 771 mod for 775  คือ  CPU Xeon กินไฟมากกว่า Core2Duo มากมั้ย ?  แล้ว PSU ที่ใช้กับระบบเดิมจะเพียงพอหรือเปล่า ?

เรื่องนี้ผู้เขียนก็เคยสงสัยเหมือนกัน  แต่อาศัยการเปรียบเทียบ TDP (Thermal Design Power)  ก็พบว่าไม่ค่อยแตกต่างจาก Core2Duo เท่าไรนัก  (ดูตามรูป  สำหรับคนที่ต้องการดูฉบับเต็ม ๆ  เข้าไปดูได้ ที่นี่)

จาก Spec ข้างบน  ค่า TDP ของ E6550 (2.33 GHz 2 Core) = 65 W  และ Xeon E5440 (2.83 GHz 4 Core) = 80 W  โดยที่ Xeon E5440 กินไฟมากกว่า E6550 = 15 W

วันนี้เราจะมาทดสอบระบบจริง ๆ วัดให้เห็นกันจะจะ  ว่า การบริโภคพลังงานของ CPU ทั้ง 2 แบบแตกต่างกันแค่ไหน  ลองไปดูกัน

ระบบที่ใช้ทดสอบ M/B Asus P5QPL-AM + RAM 1 GB DDR2/800 ทำการ Boot เข้า miniXP ของ Hiren Boot USB ค่าที่วัดได้เป็นช่วงที่ CPU ทำงานไม่เกิน 10%

รุ่น	Core2Duo	Xeon	Remark
	E6550	E5440
Speed	2.33 GHz	2.83 GHz
จำนวน Core	2 Cores	4 Cores
TDP	65 w	80 w	E5440 > E6550 = 15 w
วัดจริง	75.5 w	85.5 w	E5440 > E6550 = 10 w

สรุป .. CPU Xeon E5440 บริโภคพลังงานมากกว่า E6550 Core2Duo ประมาณ 10 W (จากการวัดจริง)  ซึ่งจากค่า TDP ที่ทาง Intel ระบุไว้จะแตกต่างกันถึง 15 W   โดยสาเหตุหลักที่การวัดจริงและ ค่าตาม Spec ไม่ตรงกัน  ก็เนื่องจากสภาพแวดล้อม  และ CPU Workload ที่แตกต่างกัน

แถมท้ายนิดนึง  สำหรับเรื่อง PSU  ก็ไม่ต้องกังวลมากนัก  เพราะความแตกต่างแค่ 10-15 W   (ซึ่งพอ ๆ  กับ DVD-RW 1 ตัว  เท่านั้น)  ไม่น่าจะเป็นภาระให้ PSU ทำงานหนักเกินไป

---

---

5. ทดสอบ E5440 บน Windows XP, 7 และ 8.1

มีคนถามว่า Xeon 771 ใช้ได้กับ Windows 8.1 หรือเปล่า ?  วันนี้ก็เลยรวบรวมรูปที่เคยทดสอบ  ทั้ง Windows XP, 7 และ 8.1  ให้เห็นกันชัด ๆ



• Windows XP  ขี้เกียจหา File ติดตั้ง  ก็เลยใช้ mini XP ใน Hiren Boot CD แทน  ผลที่ได้เป็นไปตามรูป

• หมายเหตุ : CPU-Z version 1.61.3 ใน mini XP แสดงผลเพี้ยน ๆ หน่อยครับ  Cache แสดงแค่ 6 MB เอง แถมยังแสดงแค่ 1 Core, 1 Thread เท่านั้น  ที่จริง E5440 มี Cache 12 MB, 4 Core, 4 Thread (ลองเทียบกับการผลทดสอบ Win8.1 เป็น CPU รุ่นเดียวกัน)







•  Windows 7 ทดลองกับ Windows 7 64 Bit  ทั้ง Professional และ Ultimate



• Windows 8.1 ทดลองกับ Windows 8.1 Pro (64 Bit)



สรุป ..  Xeon E5440 771 mod for 775 สามารถใช้กับ Windows XP, 7, 8.1 ได้แน่นอน  เอาไว้ Windows 10 ตัวจริงออกเมื่อไร  จะเอามาทดสอบให้ดูกันอีกที

---

---

4. การติดตั้ง Xeon 771 บน Mainboard 775

ครั้งนี้จะมาเล่าให้ฟัง  เรื่องการติดตั้ง CPU Xeon 771 ที่ Mod แล้ว  มาใส่บน Mainboard 775  เท่าที่เห็น CPU Xeon 771 ที่ Mod แล้ว จะมี 2 แบบ  คือ  แบบเซาะร่อง  และแบบที่ไม่เซาะร่อง

• แบบที่ไม่ได้เซาะร่องที่ CPU .. แบบนี้ก่อนจะติดตั้งต้องมีการ เตรียม M/B กันซักหน่อย  เพราะ Mainboard 775 จะมีเขี้ยวพลาสติค (Tab ป้องกันติดตั้ง CPU ผิดด้าน  หรือที่ฝรั่งเรียกว่า Fool Proof)  ไม่ตรงกับตัว CPU 771 ทำให้ก่อนติดตั้งต้องตัดเขี้ยวพลาสติคบน Socket 775 ออก เพื่อจะได้วาง CPU ในตำแหน่งที่ถูกต้องได้  ลองดูจากรูป  จะเข้าใจได้ดีขึ้น
• ข้อควรระวัง :
• สิ่งที่ต้องระวังในขณะตัดเขี้ยวพลาสติค ก็คือ ต้องระวังไม่ไปกระทบกระเทือนต่อ Pin ของ Socket  ซึ่งอาจจะทำให้ Pin ล้มได้  ทำให้หลังติดตั้ง CPU แล้วเจออาการเพี้ยน ๆ   หรืออาจจะถึงขั้น Boot ไม่ติด  จอดำ ไปเลยก็ได้
• หลังจากตัดเขี้ยวพลาสติคแล้ว  คราวนี้เราก็ไม่มี Fool Proof แล้ว  นั่นหมายความว่าเราสามารถวาง CPU ในทิศทางไหนก็ได้  ทำให้ต้องระวังเรื่องทิศทางการวาง CPU ให้ดี  ไม่งั้นอาจจะเกิดโศกนาฏกรรมได้  จุดสังเกต .. ต้องให้ตำแหน่ง 3 เหลี่ยมบน CPU ตรงกับ Socket ด้านที่บากมุม

รูป a .. CPU Xeon 771 แบบที่ไม่ได้เซาะร่องสำหรับ M/B 775

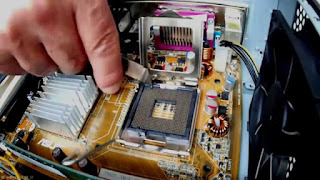

รูป b .. ตอนตัด เขี้ยวพลาสติค บน Socket 775

รูป c .. การติดตั้ง CPU 771 บน Socket 775 ที่ตัดเขี้ยวพลาสติคแล้ว

• แบบที่มีการเซาะร่องด้านข้าง CPU แล้ว .. แบบนี้จะติดตั้งเหมือน CPU ปกติ  ไม่ต้องตัดเขี้ยวพลาสติคบน M/B 775  แต่ต้องเพิ่มความระวังในเรื่องการใส่ CPU ผิดด้าน  เพราะ CPU ที่เซาะร่องแล้ว  จะสามารถใส่ได้ 2 ทิศทาง  ลองดูตัวอย่างวิธีใส่ที่ถูกต้อง  ตามรูปด้านล่าง
• ข้อควรระวัง :
• ระวังเรื่องทิศทางการใส่ CPU ลงบน Socket จุดสังเกต .. ต้องให้ตำแหน่ง 3 เหลี่ยมบน CPU ตรงกับ Socket ด้านที่บากมุม

รูป d .. CPU Xeon 771 แบบที่เซาะร่องสำหรับ M/B 775

รูป e .. การติดต้้ง CPU Xeon 771 แบบที่เซาะร่องบน M/B 775 (สังเกตุที่วงกลม  เขี้ยวพลาสติคยังอยู่)

---

---

2. Mainboard ที่ใช้ได้กับ Xeon 771 mod.

คราวที่แล้วเราได้รู้จักกับ CPU Xeon 771 กันไปบ้างแล้ว  คราวนี้เรามาดูสิว่า Mainboard 775 รุ่นไหนที่ใช้ได้กับ Xeon 771 mod กันบ้าง

เพื่อเป็นการประหยัดเวลา  เราไปศึกษาต่อยอดจากที่คนอื่นเค้าทำไว้ดีกว่า

Web นอก

• http://www.overclock.net/t/1431723/mod-lga775-support-for-lga771-xeon-cpus
• http://www.delidded.com/lga-771-to-775-adapter/3/
• http://www.delidded.com/lga-771-to-775-adapter/2/

Web ไทยมั่ง

• Forum ..Intel 775 CLUB ชมรมคนรัก 775 เกาเก๋าแต่ยังไฟแรง..
• Forum เดียวกับข้างบน แต่กระโดดไปที่เรื่อง "mod Xeon 771 ให้ใช้ได้บน 775" ต้องที่ หน้า 378

สรุปขั้นตอนวิธีการ Modify Xeon 771 ให้ใช้ได้บน M/B 775 ได้  ตามนี้

• ดูรุ่น Xeon ที่เราต้องการเอามายัดเข้า Mainboard  เช่น Xeon E5440

•  E5440 : 2.83 GHz, FSB 1,333 MHz, 6M Cache

• ตรวจสอบว่า M/B ที่เรามี Compatible หรือเปล่า ?

• Support FSB 1,333 MHz หรือสูงกว่า ?

• Support Core2Quad ?

• ถ้าตรวจสอบ M/B แล้วผ่านทั้ง FSB & Support Core2Quad ก็ทำการ Flash BIOS ให้เป็น Version ล่าสุด

•  ก่อน Flash BIOS  ถ้าเราต้องการเพิ่ม Microcode เพื่อให้ BIOS รู้จักกับ CPU Xeon 771 ก็สามารถทำได้ตอนนี้เลย  (ดู "วิธีแก้ Microcode เพื่อให้ M/B รู้จักกับ CPU")

• ถ้า FSB ไม่ Support ก็ยังอาจจะใช้ได้  แต่ Speed จะไม่ได้เต็มที่ (เหมือ Under Clock)

• ถ้า M/B ไม่ Support Core2Quad อันนี้ค่อนข้างแน่ใจได้เลยว่า  ใส่แล้วไม่ Boot แน่ ๆ  ตัดใจเถอะ

• หลังจาก Update BIOS เป็น Version ล่าสุดแล้ว  ให้ทำ Full Reset อีกที

• ถอด Battery บน Mainboard ออกทิ้งไว้อย่างน้อย 5 นาที  หรือ

• ทำการ Clear BIOS โดยใช้ Jumper

• ใส่ CPU + Heat Sink แล้ว  ทดลอง Boot ดู

---

---

3. วิธีแก้ Microcode เพื่อให้ M/B รู้จักกับ CPU

บางครั้งหลังจากที่เราติดตั้ง CPU Xeon 771 mod for 775 แล้ว เราอาจจะเจอเรื่องจุกจิกกวนใจต่าง ๆ  ลองมาดูปัญหาที่อาจจะเจอ (บางคนก็ผ่านฉลุย  โชคดีไป)

• เครื่อง Boot ได้ปกติ  แต่ในขั้นตอน P.O.S.T. (Power On Self Test) มีข้อความขึ้นมาประมาณว่า "to unleash this cpu full power please perform bios update process"  แล้วนับถอยหลัง 10 วินาที  ถึงจะ Boot เข้า Windows  .. อาการนี้บางคนก็เข้า Windows ได้เลย  ใช้งานได้ปกติ  บางคนก็ Hang  บางคนก็ขึ้น Blue Screen
• บางเครื่องไม่ Boot เลย ทั้ง ๆ ที่ เช็คแล้วว่า M/B compatible กับ CPU Xeon 771 mod for 775
• อื่น ๆ  ..... (เขียนไว้ก่อนเผื่อเจอแบบอื่น ๆ อีก)

ก่อนจะแก้ไข  ลองมาดูกันก่อนว่า BIOS บน M/B ของเรารู้จัก CPU Xeon 771 หรือเปล่า ?  ใครเก่งภาษาอังกฤษ  ก็เข้าไปอ่านบทความที่ฝรั่งเขียนไว้  ตาม Link ข้างล่างได้เลย

• ทำไมถึงต้อง Update Microcode ลองไปอ่านดูก่อน จะได้เข้าใจ
• http://www.delidded.com/lga-771-xeon-microcode/
• วิธี Update Microcode สำหรับ BIOS จากค่าย AMI
• http://www.delidded.com/how-to-update-cpu-microcode-in-ami-bios/
• วิธี Update Microcode สำหรับ BIOS จากค่าย Award / Phoenix
• http://www.delidded.com/how-to-update-cpu-microcode-in-award-or-phoenix-bios/

ก่อนอื่นก็ต้องทำความเข้าใจกันก่อนว่า  เรากำลัง Mod CPU Xeon 771 ซึ่งเป็น CPU สำหรับ Server ให้ทำงานได้บน Mainboard 775  แบบบ้าน ๆ  ที่พวกเรามีอยู่  ซึ่ง BIOS ปกติสำหรับ M/B 775 อาจจะไม่รู้จัก CPU Xeon ก็ได้  ตอน Boot ขึ้นมา BIOS เช็ค CPUID แล้วไม่เจอ  ก็จะเอาตัวที่ใกล้เคียงมาใช้   ซึ่งอาจจะทำให้เราเจออาการแปลก ๆ เช่น ชื่อ CPU ไม่ตรง, ความเร็วไม่ถูกต้อง  หรือ ไม่สามารถใช้ Feature บางอย่างได้ (เช่น SSE4, VT-X, Speed Step เป็นต้น)

ในเมื่อ BIOS ไม่รู้จัก CPU งั้นเราก็มาแนะนำให้มันรู้จักกันดีกว่า  วิธีการก็คือ  เพิ่ม Microcode ในส่วนที่ระบุ CPUID และ Feature ต่าง ๆ ของ CPU  การ Update นี้ไม่ต้องกังวลว่าเราจะต้องมานั่งเขียน Script ต่าง ๆ  ให้วุ่นวาย  ทาง Intel ได้เตรียม Microcode เหล่านี้ไว้เรียบร้อยแล้ว  หน้าที่ของเราก็เพียงแต่  เอา Microcode เหล่านี้ไปใส่ใน BIOS เท่านั้น

มาดูขั้นตอนการ Update CPU Microcode กัน  อาจจะเข้าใจได้ดีขึ้น

1. Download โปรแกรมที่ช่วยเรายัด Microcode เข้า BIOS
• โปรแกรม MMTOOL ใช้เปิดดู/แก้ไข ข้อมูลใน BIOS .. Donwload ได้ ที่นี่


2. Download File BIOS ตัวล่าสุด  รายการนี้หากันเอาเองนะครับ  ลองดูตาม Web ของ M/B
• Asus
• Gigabyte
• Asrock
• MSI


3. Download File ข้อมูล Microcode สำหรับ CPU รุ่นที่เราต้องการ  แล้วแตก File เก็บไว้ก่อน
• Microcode สำหรับ CPU Xeon 771 mod for 775


4. หา CPUID มีหลายวิธี
• ดูจาก BIOS  จากภาพเป็นตัวอย่าง BIOS ของค่าย AMI




• ใช้โปรแกรมช่วย เช่น AIDA64  Download ได้ ที่นี่ (เลือกแบบ Portable จะได้ไม่ต้องติดตั้ง)


• ใช้ชื่อ CPU และ S-Spec Number (รหัสที่พิมพ์อยู่บนกระดอง CPU)  เช่น SLANS, SLBBJ
• Xeon E5440 771 มี CPUID 2 แบบ คือ
• S-Spec Number : SLANS = CPU-ID : 10676
• S-Spec Number : SLBBJ, QFTM = CPU-ID : 1067A
• ถ้าต้องการหา Xeon รุ่นอื่น ๆ  ให้ลองไป Search หาได้ ที่นี่


5. เปิดโปรแกรม MMTOOLS
• เลือก [Load ROM] > ชี้ไปที่ File BIOS ที่เรา Download มา (ตามข้อ 2)





•  ไปที่ Tab "CPU PATCH"  แล้วหา CPUID ในช่องด้านล่าง
• ถ้าพบ  ให้ Click เลือก (จนขึ้น Highlight สีฟ้า) > Click ที่ Delete a Patch Data เพื่อลบ Microcode เดิมทิ้ง
• ถ้าไม่พบ  ให้ทำขั้นตอนถัดไปเลย
• Click ที่ปุ่ม [Browse] แล้วเลือก Microcode File ที่เรา Download มา (ตามข้อ 3)  โดยเลือกจาก CPUID
• ถ้าอยากให้ BIOS ของเรา Support CPU หลาย ๆ  รุ่น  ก็ทำซ้ำไปจนกว่าจะครบ


• กดปุ่ม [Save ROM] เพื่อบันทึกค่าที่เราแก้ไขไปยัง File BIOS
• เพื่อให้แน่ใจ  ลองปิดโปรแกรม MMTOOL แล้ว  ทำการ Load ROM เพื่อดูอีกทีว่า File BIOS ที่เราเพิ่ง Mod ไป  ได้รับการแก้ไขแล้วจริง
• จบขั้นตอนการยัด Microcode


6. ทำการ Flash BIOS โดยใช้ File ที่เรา Mod แล้ว  (ขั้นตอนนี้ไม่ขอลงรายละเอียดนะครับ  เพราะ M/B แต่ละยี่ห้อ แต่ละรุ่น ก็มีทางเลือกให้เรา Flash BIOS ได้หลากหลายวิธี)


7. หลังจาก Flash BIOS เสร็จ  ก่อนเปิดเครื่อง  ผู้รู้เค้าแนะนำว่าให้ทำ Full Reset  คือ Clear ค่า BIOS โดยใช้ Jumper  หรือถอดถ่าน ที่ Backup BIOS  ออกแล้วทิ้งไว้อย่างน้อย 5 นาที

จบแล้ว ขั้นตอนการ Update CPU Microcode  หวังว่าคงทำกันได้นะครับ

---

---

1. ทำความรู้จัก CPU Xeon รุ่นต่าง ๆ (Socket 771)

สำหรับขา mod ทั้งหลายคงเคยได้ยินการแปลง Xeon E54xx (771) ให้สามารถใช้ได้บน Mainboard Socket 775 แบบบ้าน ๆ  ที่พวกเราใช้กัน  พอดีได้ Xeon E5440 มา 1 ตัว  กะว่าจะเอามาลองกับชุด E8500 + P5G41T-M ซักหน่อย

แต่ก่อนที่จะเริ่มกัน  เราลองหาข้อมูลเกี่ยวกับ CPU Xeon มาดูกันก่อน  ไม่ต้องมัวไปถามอากู๋ให้เสียเวลา  ตรงดิ่งไปที่ ark.intel.com  (เป็น Web ที่ทาง Intel จัดทำขึ้นเพื่อให้ข้อมูลของผลิตภัณฑ์แทบทุกอย่างที่ทาง Intel ผลิต)

เรามา Focus เฉพาะ CPU Xeon โดยไปดูที่ Section "Server Processors" > "Intel® Xeon® Processor 5000 Sequence" หรือถ้าขี้เกียจหาก็เข้าไปตาม Link ข้างล่างนี่เลย

http://ark.intel.com/products/family/28144/Intel-Xeon-Processor-5000-Sequence#@Server

ลองดูแล้วเยอะจริง ๆ  นับดูเล่นได้ 90+ รุ่น  แต่เราจำกัดวงไว้ที่ Series 54xx ซึ่งเป็น Socket 771 (ที่สามารถแปลงมาใส่กับ Socket 775 ได้  และมี CPU มือสอง ออกมาขายให้พวกเราได้ใช้กัน)  ลองสั่งให้ Web มัน Compare รุ่นเป้าหมายก็ได้  ตาม Link ข้างล่าง

http://ark.intel.com/compare/33929,33927,33091,33081,33082,33083,34446,33087


ดีขึ้นมาหน่อย  เหลืออยู่แค่ 8 รุ่น (L5420, E5420, L5430, E5430, E5440, E5450, X5450 และ X5460)  ถ้าสังเกตุให้ดี  ตัวเลขระบุรุ่น บอกอะไรเราได้เยอะเลย  ลองมาดูสิว่า  ตัวเลขไหนบอกอะไรเราบ้าง

รูปแบบรหัส :  L/E/X54nn

ตัวอย่าง : L5420, E5440, X5450

• ตัวอักษรตัวแรก บอกถึงระดับ TDP (Thermal Design Power, Watt) :                                                    L / E / X = 50 / 80 / 120 W.
• 54 = ชื่อ Series 54xx ซึ่งเป็น CPU Code Name "Harpertown" มี 4 Core
•  nn เป็นตัวบอก Clock Speed  :
• 20 = 2.50 GHz
• 30 = 2.66 GHz
• 40 = 2.83 GHz
• 50 = 3.00 GHz
• 60 = 3.16 GHz

มาลองอ่านรหัสกันดู

L5420 = Xeon แบบ 4 Core (Harpertown) 2.50 GHz มี TDP = 50 W.
E5440 = Xeon แบบ 4 Core (Harpertown) 2.83 GHz มี TDP = 80 W.
X5450 = Xeon แบบ 4 Core (Harpertown) 3.00 GHz มี TDP = 120 W.

วันนี้เอาพอหอมปากหอมคอ  แค่นี้ก่อนละกัน

---

---
